Pada
praktikum Pengolahan Citra Digital Pertemuan Terakhir tanggal 15-05-14,
membahas mengenai “URBAN HEAT ISLAND” ( Pulau Panas Perkotaan ). Yaitu untuk
menganalisis Suhu Udara di Daerah Perkotaan .
Analisis Suhu Udara
Ø Convension to TOA Radiance
Rumus:
LA
= ML. QCal + AL
Ø
Convension
to At Satelite Brightness temperature
Rumus
:
Rumus diatas dapat diperoleh dengan
membuka website = http://landsat.USGS.gov/landsat8_using_product.php
1. Pertama
buka Arcmap lalu klik add data cari Peta citra dengan Band10 (disini saya
menggunakan Band5 pada Peta Citra Bandung). Setelah itu buka Arctoolbox cari
Spatial Analysis tools > Math >
Times. Maka akan muncul gambar seperti berikut :
Sebelumnya
hitung terlebih dahulu untuk mengetahui Input Raster or Constant Value 2 dengan
melihat dari MTL yang diperoleh memalui hasil extract file download Peta Citra.
Yaitu :
Qcal (Quatizeed_Cal_Min_Band_10) = 1 X ML (Radiance
_Minimum_Band_10 ) = 0.10033
Input Raster or Constant Value 1 =
Band10
Output Raster = 1a.tif ( Buatlah
Folder Terlebih dahulu )
Setelah Itu Tunggu Hingga Proses
selesai
2. Kedua tetap
pada Arctoolbox > Spatial
Analysis Tools > Math > Plus. Dilhat gambar dibawah ini:
Dengan memasukkan Input Raster or Constant
Value 1 = 1a
Input Raster or Constant Value 2 = 1 dan
Output Raster = 2a.tif (Masukkan pada
folder yang sama dengan 1a.tif dan selanjutnya)
Tunggu hingga proses selesai ....
3. Ketiga masih dengan Arctoolbox > Spatial Analysis Tools > Math > Devide. Lihat
gambar dibawah ini:
Masukkan Input Raster or Constant
Value 1 = Band10
Input Raster or Constant Value 2 = 2a.
dan
Output Raster = 3a.tif
Tunggu Sampai Proses Selesai.....
4. Keempat masih dengan Arctoolbox > Spatial Analysis Tools > Math > Plus. Lihat
gambar dibawah ini:
Masukkan Input Raster or Constant
Value 1 = 3a
Input Raster or Constant Value 2 = 1
dan
Output Raster = 4a.tif
Tunggu Sampai Proses Selesai.....

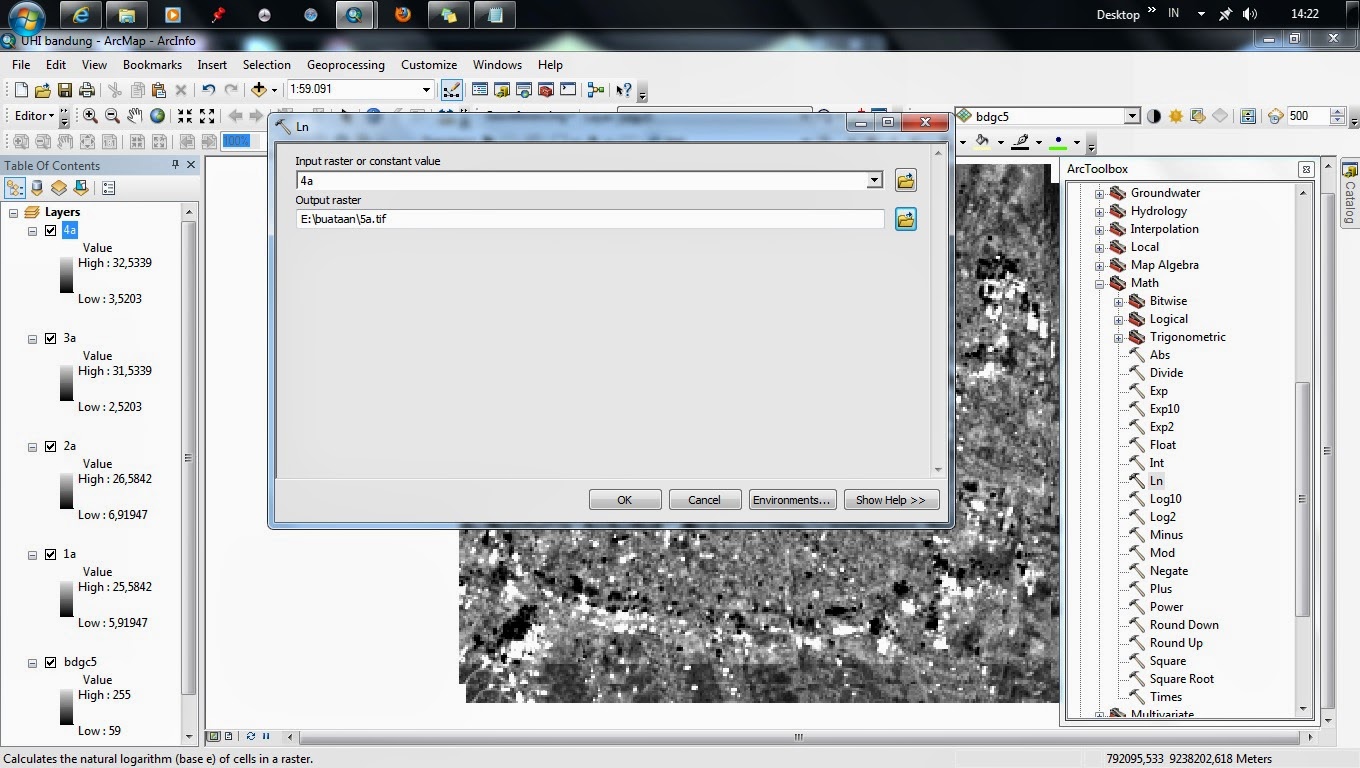

5. Kelima masih dengan Arctoolbox > Spatial Analysis Tools > Math > Ln. Lihat gambar
dibawah ini:
Masukkan Input Raster or Constant
Value = 4a
Output Raster = 5a.tif
Tunggu Sampai Proses Selesai.....
6. Keenam masih dengan Arctoolbox > Spatial Analysis Tools > Math > Devide. Lihat
gambar dibawah ini:
Masukkan Input Raster or Constant
Value = 5a
Input Raster or Constant Value 2 = 774,89
(didapat dari K1_Constant_Band_10 = 774.89, di MTL) dan
Output Raster = 6a.tif
Tunggu Sampai Proses Selesai.....
7. Ketujuh masih dengan Arctoolbox > Spatial Analysis Tools > Math > Minus. Lihat
gambar dibawah ini:
Masukkan Input Raster or Constant
Value = 6a
Input Raster or Constant Value 2 = 273
( 0Kelvin) dan
Output Raster = 7a.tif
Tunggu Sampai Proses Selesai.....
8. Setelah semua selesai maka akan
dihasilkan gambar seperti berikut:
Dapat dilihat pada gambar diatas yaitu
hasil analisis suhu udara. Dapat dilihat
suhu udara Kota Bandung yang sangat bervariasi.
